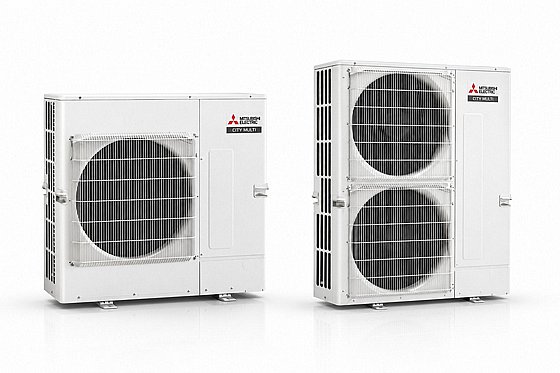

יחידות חוץ מיני־VRF בודדות MITSUBISHI ELECTRIC CITY MULTI PUMY-SP112–P225YKM – מערכת Heat Pump כ״ס ‏4.5–9

  • מקט: PUMYSP112-225
  • אחריות: 12 חודשים
  • אחריות: אחריות מורחבת 1 שנים אחריות מיצובישי אלקטריק
  • יצרן:  מיצ׳ובישי MITSHUBISHI אלקטריק
  • מספר תשלומים ללא ריבית:  5
  • כמות מקסימלית של תשלומים:  12
שיתוף בוואטסאפ
0  חוות דעת ( חוות דעת גולשים)
יחידות חוץ מיני־VRF בודדות MITSUBISHI ELECTRIC CITY MULTI PUMY-SP112–P225YKM – מערכת Heat Pump כ״ס ‏4.5–9
סדרת יחידות חוץ קומפקטיות מקוררות אוויר למערכות CITY MULTI מיני־VRF, המיועדות לחימום או לקירור. הסדרה כוללת שישה דגמים באינדקסים 112–225, בתפוקות קירור נומינליות של 42,700–85,300 ‏BTU/hr ובתפוקות חימום של 47,800–93,200 ‏BTU/hr. ניתן לחבר יחידות פנים של CITY MULTI, קופסאות שסתומים או מערכת משולבת, בהתאם לדגם ולמגבלות התכנון המפורטות בקטלוג.
  • מלאי
  • מלאי
  • מלאי
לרכישת מוצר זה התקשרו לקבלת פרטים
  • מלאי
יחידות חוץ מיני־VRF בודדות MITSUBISHI ELECTRIC CITY MULTI
PUMY-SP112–P225YKM – מערכת Heat Pump ‏4.5–9 כ״ס
תיאור המוצר

סדרת PUMY מבית MITSUBISHI ELECTRIC CITY MULTI כוללת יחידות חוץ קומפקטיות למערכות Mini VRF Heat Pump, המיועדות להפעלה במצב חימום או במצב קירור.

הסדרה כוללת שישה דגמים באינדקסים 112, 125, 140, 175, 200 ו־225, בהספקים של 4.5 עד 9 כ״ס. תפוקות הקירור הנומינליות נעות בין 42,700 ל־85,300 ‏BTU/hr, ותפוקות החימום הנומינליות נעות בין 47,800 ל־93,200 ‏BTU/hr.

בהתאם לתכנון המערכת, ניתן לחבר יחידות פנים מסדרת CITY MULTI, יחידות המחוברות באמצעות קופסאות שסתומים או מערכת משולבת הכוללת את שני סוגי החיבורים. כמות היחידות ואינדקס החיבור המרבי משתנים בהתאם לדגם ולתצורת המערכת.

מאפיינים מרכזיים
סוג המערכת Mini VRF מסוג Heat Pump
אופן הפעולה חימום או קירור
מקור החלפת החום אוויר
מבנה המערכת יחידת חוץ בודדת
טווח ההספקים 4.5–9 כ״ס
מספר הדגמים 6 דגמים
מקדם פיזור מרבי אינדקס יחידת החוץ כפול 1.3
טבלת דגמים ומפרט טכני מלא
דגם / אינדקסכ״סקירור TRתפוקת קירור
BTU/hr		טווח קירור מינ׳–מקס׳
BTU/hr		תפוקת חימום
BTU/hr		הספק נצרך בקירור
kW		C.O.Pרעש רגיל / לילה
dB(A)		משקל
ק״ג		זרם מרבי לפאזה
A		כמות קרר ביחידה
ק״ג		מאמ״ת
A		מנתק ראשי
A
PUMY-SP112YKM 4.5 3.6 42,700 6,800–46,000 47,800 3.10 4.03 52 / 42–49 94 13 3.5 16 16
PUMY-SP125YKM 5 4.0 47,800 6,800–51,200 54,600 3.84 3.65 53 / 43–50 94 13 3.5 16 16
PUMY-SP140YKM 6 4.4 52,900 6,800–55,500 56,300 4.70 3.30 54 / 44–51 94 13 3.5 16 16
PUMY-P175YKM 7 5.7 68,200 6,800–73,380 76,400 5.00 4.00 57 / 54 138 19 7.3 20 20
PUMY-P200YKM 8 6.4 76,400 6,800–82,000 85,300 5.74 3.90 57 / 54 138 19 7.3 20 20
PUMY-P225YKM 9 7.1 85,300 6,800–90,500 93,200 6.54 3.82 58 / 55 138 19 7.3 20 20
אפשרויות חיבור יחידות פנים
מערכת CITY MULTI VRF בלבד חיבור יחידות פנים מסדרת CITY MULTI בהתאם לכמות ולאינדקס המרבי המותרים לכל דגם.
מערכת קופסאות שסתומים בלבד אפשרות חיבור באמצעות קופסת שסתומים בדגמים ובאינדקסים המפורטים בקטלוג.
מערכת משולבת ניתן לשלב יחידות CITY MULTI VRF עם קופסת שסתומים אחת או שתי קופסאות שסתומים, בכפוף למגבלות האינדקס.
טווח אינדקס כולל עם קופסאות שסתומים 63–325, בהתאם לדגם ולתצורת החיבור.
טווח אינדקס כאשר כל היחידות הן VRF 56–290, בהתאם לדגם.
תחומי עבודה ונתונים כלליים
תחום עבודה בקירור ‎-10°C עד 52°C DB
תחום עבודה בחימום ‎-20°C עד 15°C WB
הזנת חשמל תלת־פאזית, 50Hz
זרם התנעה 7A
סוג הקרר לא צוין בקטלוג
מידות היחידות לא צוין בבירור בטבלת הסדרה
מפצלים וחיבורי צנרת
מפצל PUMY – עד אינדקס 292 במורד הזרם CMY-Y62-G-E
קוטר גז במפצל 5/8″–3/4″
קוטר נוזל במפצל 3/8″
הערות חשמל, תכנון והתקנה
1 הזנת יחידות החוץ היא בחיווט קבוע, ולכן חובה להתקין אמצעי ניתוק כלל־קוטבי עם אפשרות נעילה.
2 יש להשתמש במאמ״ת המצוין בטבלת הדגמים כפול שלוש – מאמ״ת אחד לכל פאזה.
3 בהזנה מגנרטור מיוצב תדר ומתח יש להשתמש במנתק נתיך ולא במנתק אוטומטי.
4 בחדרי מחשב, תקשורת ובאתרים שבהם נדרשת עבודה עם גנרטור חירום, מומלץ להתקין ממסר PKZM0 או נתיך קרמי בהתאם לצריכת הזרם ולהחלטת יועץ החשמל.
5 כבל התקשורת בין יחידות CITY MULTI הוא כבל דו־גידי מסוכך 2×1.25 ממ״ר מדגם CVVS או CPEVS.
6 כבל בין יחידות S/P/M לבין קופסת שסתומים: 4×1.5 ממ״ר.
7 כבל לשלט מקומי: כבל דו־גידי 2×0.75 ממ״ר.
8 צנרת הנחושת חייבת להתאים לעבודה בלחץ מרבי של 620 PSI.
9 במערכת PUMY ללא קופסת שסתומים יש להשתמש בצינור בקוטר 1/2″ כאשר אורך הצנרת מיחידת החוץ ליחידת הפנים הרחוקה ביותר עולה על 60 מטר.
10 במערכת הכוללת קופסת שסתומים בלבד יש להשתמש בקוטר 1/2″ כאשר המרחק מיחידת החוץ לקופסת השסתומים הרחוקה ביותר עולה על 20 מטר.
11 במערכת משולבת יש להשתמש בקוטר 1/2″ כאשר אחד מתנאי המרחק המפורטים לעיל מתקיים.
12 השימוש בטבלאות הצנרת הוא לאומדן בלבד. לפני ההתקנה חובה לוודא סכמת צנרת עדכנית בתוכנת Mitsubishi Electric Design Tool.
13 כל הנתונים החשמליים מייצגים את דרישות המינימום של היצרן ואינם מחליפים את דרישות חוק החשמל. התכנון והחיבור יבוצעו בידי גורם מוסמך בלבד.
הנתונים מבוססים על קטלוג היצרן. יש לבצע התאמה, בחירת ציוד ותכנון מקצועי לפני הזמנה והתקנה.
