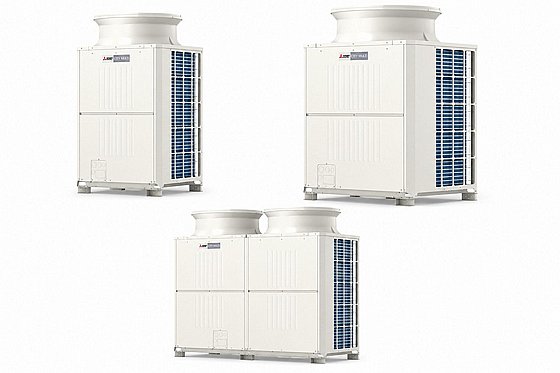

יחידות עיבוי אוויר בודדות MITSUBISHI ELECTRIC CITY MULTI PUHY-P200–P500YKB-A – מערכת VRF Heat Pump ‏8–20 כ״ס

מקט: PUHY200-500
אחריות: 12 חודשים
אחריות: אחריות מורחבת 1 שנים אחריות מיצובישי אלקטריק
יצרן: מיצ׳ובישי MITSHUBISHI אלקטריק
מספר תשלומים ללא ריבית: 5
כמות מקסימלית של תשלומים: 12

( חוות דעת גולשים)

יחידות עיבוי אוויר בודדות MITSUBISHI ELECTRIC CITY MULTI PUHY-P200–P500YKB-A – מערכת VRF Heat Pump ‏8–20 כ״ס
סדרת יחידות חוץ בודדות מקוררות אוויר למערכת CITY MULTI, המיועדת להפעלה במצב חימום או במצב קירור.
הסדרה כוללת שבעה דגמים בהספקים של 8–20 כ״ס, בתפוקות קירור של 76,400–187,700 ‏BTU/hr ובתפוקות חימום של 85,300–215,000 ‏BTU/hr.
בהתאם לדגם ניתן לחבר בין 17 ל־43 יחידות פנים.

לרכישת מוצר זה התקשרו לקבלת פרטים

תאור מלא
חוות דעת
מאפייני מוצר

יחידות עיבוי אוויר בודדות MITSUBISHI ELECTRIC CITY MULTI

PUHY-P200–P500YKB-A – מערכת VRF Heat Pump ‏8–20 כ״ס

תיאור המוצר

סדרת PUHY-P200–P500YKB-A מבית MITSUBISHI ELECTRIC CITY MULTI כוללת יחידות עיבוי אוויר בודדות למערכות VRF מסוג Heat Pump, המיועדות להפעלה במצב חימום או במצב קירור.

הסדרה כוללת שבעה דגמים בהספקים של 8 עד 20 כ״ס, עם תפוקות קירור נומינליות של 76,400 עד 187,700 ‏BTU/hr ותפוקות חימום נומינליות של 85,300 עד 215,000 ‏BTU/hr. בהתאם לדגם ניתן לחבר בין 17 ל־43 יחידות פנים.

מאפיינים מרכזיים

סוג המערכת	VRF מסוג Heat Pump
אופן הפעולה	חימום או קירור
מקור החלפת החום	אוויר
מבנה המערכת	יחידת חוץ בודדת
טווח הספקים	8–20 כ״ס
מספר הדגמים	7 דגמים
כמות מרבית של יחידות פנים	עד 43 יחידות פנים, בהתאם לדגם
מקדם פיזור	0.5 ≤ D.F ≤ 1.3

טבלת דגמים ומפרט טכני מלא

דגם	כ״ס	אינדקס	יחידות פנים	קירור TR	תפוקת קירור BTU/hr	תפוקת חימום BTU/hr	הספק נצרך בקירור kW	C.O.P	רעש רגיל / לילה dB(A)	זרם מרבי לפאזה A	מאמ״ת תלת־פאזי A	מנתק ראשי A
PUHY-P200YKB-A	8	200	1–17	6.4	76,400	85,300	5.19	4.31	לא צוין בבירור בקטלוג	16.1	20	20
PUHY-P250YKB-A	10	250	1–21	8	95,500	107,500	6.88	4.06	57 / 44	17.8	20	20
PUHY-P300YKB-A	12	300	1–26	9.5	114,300	128,000	8.56	3.91	59 / 48	22.1	25	25
PUHY-P350YKB-A	14	350	1–30	11.4	136,500	153,500	11.69	3.42	61 / 51	28.2	32	32
PUHY-P400YKB-A	16	400	1–34	12.8	153,500	170,600	13.55	3.32	61 / 51	32.7	40	40
PUHY-P450YKB-A	18	450	1–39	14.2	170,600	191,100	14.79	3.38	63 / 53	37.8	40	40
PUHY-P500YKB-A	20	500	1–43	15.6	187,700	215,000	18.39	2.99	66 / 55	44.4	63	63

נתוני ספיקת אוויר, משקל ומידות

ספיקות האוויר המופיעות בקטלוג	6,180 / 7,415 / 12,710 ‏CFM
שיוך ספיקת האוויר לכל דגם	לא צוין בבירור בקטלוג
משקלים נטו המופיעים בקטלוג	190 / 199 / 251 / 304 ק״ג, בהתאם לגודל היחידה
גובה יחידה	165 ס״מ, ללא הרגליות
עומק יחידה	74 ס״מ
רוחבי יחידות	92 / 122 / 175 ס״מ, בהתאם לגודל היחידה
שיוך מידות ומשקל מדויק לכל דגם	לא צוין בבירור בקטלוג

תחומי עבודה

תחום עבודה בקירור – טמפרטורת חוץ	‎-5°C עד 52°C DB
תחום עבודה בחימום – טמפרטורת חוץ	‎-20°C עד 15.5°C WB

ערכות חיבור, מפצלים ואביזרים

מפצל עד אינדקס 200 במורד הזרם	CMY-Y102SS-G2
מפצל אינדקס 201–400 במורד הזרם	CMY-Y102LS-G2
מפצל אינדקס 401–650 במורד הזרם	CMY-Y202S-G2
מחלק 3–4 יציאות, אינדקס עד 200	CMY-Y104-G
מחלק 3–8 יציאות, אינדקס עד 400	CMY-Y108-G
מחלק 3–10 יציאות, אינדקס עד 650	CMY-Y1010-G

הערות חשמל, תכנון והתקנה

1	הזנת יחידות החוץ היא בחיווט קבוע, ולכן חובה לחבר אמצעי ניתוק כלל־קוטבי עם אפשרות נעילה.
2	יש להשתמש במאמ״ת המצוין בטבלה כפול שלוש – מאמ״ת אחד לכל פאזה.
3	כל יחידות החוץ מוזנות בהזנה תלת־פאזית בתדר 50Hz. זרם ההתנעה הוא 8A.
4	בהזנה מגנרטור מיוצב תדר ומתח יש להשתמש במנתק נתיך ולא במנתק אוטומטי.
5	כבל התקשורת בין יחידות CITY MULTI הוא כבל דו־גידי מסוכך 2×1.25 ממ״ר מדגם CVVS או CPEVS.
6	כבל לשלט מקומי: כבל דו־גידי 2×0.75 ממ״ר.
7	צנרת הנחושת חייבת להתאים לעבודה בלחץ מרבי של 620 PSI.
8	השימוש בטבלאות הצנרת הוא לאומדן בלבד. לפני ההתקנה יש לוודא שקיימת סכמת צנרת עדכנית בתוכנת Mitsubishi Electric Design Tool.
9	הנתונים מייצגים את דרישות המינימום של היצרן ואינם מחליפים את דרישות חוק החשמל. התכנון והחיבור יבוצעו בידי גורם מוסמך בלבד.
10	סוג הקרר: לא צוין בקטלוג.
