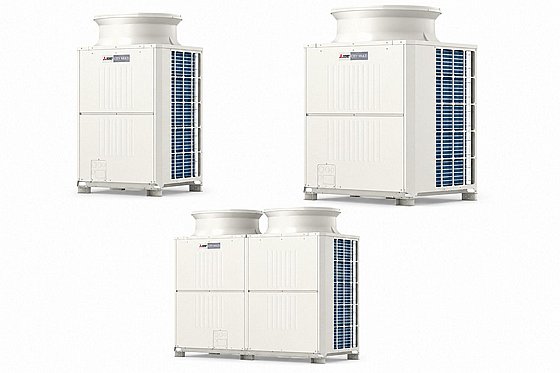

יחידות עיבוי אוויר בודדות דו־צינורית MITSUBISHI ELECTRIC CITY MULTI PURY-P200–P500YLM-A – מערכת VRF Heat Recovery ‏8–20 כ״ס

מקט: PURYP200-P500
אחריות: 12 חודשים
אחריות: אחריות מורחבת 1 שנים אחריות מיצובישי אלקטריק
יצרן: מיצ׳ובישי MITSHUBISHI אלקטריק
מספר תשלומים ללא ריבית: 5
כמות מקסימלית של תשלומים: 12

( חוות דעת גולשים)

יחידות עיבוי אוויר בודדות דו־צינורית MITSUBISHI ELECTRIC CITY MULTI PURY-P200–P500YLM-A – מערכת VRF Heat Recovery ‏8–20 כ״ס
סדרת יחידות חוץ בודדות מקוררות אוויר למערכת CITY MULTI דו־צינורית, המאפשרת חימום וקירור בו־זמנית.
הסדרה כוללת שבעה דגמים בהספקים של 8–20 כ״ס, בתפוקות קירור של 76,400–191,100 ‏BTU/hr ובתפוקות חימום של 85,300–197,900 ‏BTU/hr. בהתאם לדגם ניתן לחבר עד 50 יחידות פנים.

לרכישת מוצר זה התקשרו לקבלת פרטים

תאור מלא
חוות דעת
מאפייני מוצר

יחידות עיבוי אוויר בודדות MITSUBISHI ELECTRIC CITY MULTI

PURY-P200–P500YLM-A – מערכת VRF Heat Recovery ‏8–20 כ״ס

תיאור המוצר

סדרת PURY-P200–P500YLM-A מבית MITSUBISHI ELECTRIC CITY MULTI כוללת יחידות עיבוי אוויר בודדות למערכת VRF דו־צינורית מסוג Heat Recovery, המאפשרת הפעלה בו־זמנית של יחידות פנים במצב קירור ושל יחידות פנים אחרות במצב חימום.

הסדרה כוללת שבעה דגמים בהספקים של 8 עד 20 כ״ס, עם תפוקות קירור נומינליות של 76,400 עד 191,100 ‏BTU/hr ותפוקות חימום נומינליות של 85,300 עד 197,900 ‏BTU/hr. בהתאם לדגם ניתן לחבר בין 20 ל־50 יחידות פנים.

מאפיינים מרכזיים

סוג המערכת	VRF דו־צינורית – Heat Recovery
אופן הפעולה	חימום וקירור בו־זמנית
מקור החלפת החום	אוויר
מבנה המערכת	יחידת חוץ בודדת
טווח הספקים	8–20 כ״ס
מספר הדגמים	7 דגמים
כמות מרבית של יחידות פנים	עד 50 יחידות פנים, בהתאם לדגם
מקדם פיזור	0.5 ≤ D.F ≤ 1.5

טבלת דגמים ומפרט טכני מלא

דגם	כ״ס	אינדקס	יחידות פנים	קירור TR	תפוקת קירור BTU/hr	תפוקת חימום BTU/hr	הספק נצרך בקירור kW	C.O.P	רעש רגיל / לילה dB(A)	זרם מרבי לפאזה A	מאמ״ת תלת־פאזי A	מנתק ראשי A
PURY-P200YLM-A	8	200	1–20	6.4	76,400	85,300	5.29	4.23	59 / 44	16.1	20	20
PURY-P250YLM-A	10	250	1–25	8	95,500	107,500	6.98	4.01	60 / 45	17.3	20	20
PURY-P300YLM-A	12	300	1–30	9.5	114,300	128,000	9.10	3.68	62.5 / 50	22.2	25	25
PURY-P350YLM-A	14	350	1–35	11.4	136,500	153,500	11.76	3.40	62.5 / 50	27.8	32	32
PURY-P400YLM-A	16	400	1–40	12.8	153,500	153,500	13.71	3.28	62.5 / 53	32.4	40	40
PURY-P450YLM-A	18	450	1–45	14.2	170,600	191,100	14.32	3.49	62.5 / 53	35.3	40	40
PURY-P500YLM-A	20	500	1–50	15.9	191,100	197,900	17.77	3.15	63.5 / 53	41.9	63	63

נתוני מידות, ספיקת אוויר ומשקל

נתון	ערכים המופיעים בקטלוג
ספיקות אוויר	6,530 / 8,120 / 11,300 / 13,420 ‏CFM
משקלים נטו	205 / 248 / 246 / 321 ק״ג, בהתאם לגודל היחידה
מידות יחידה קטנה	גובה 165 ס״מ, רוחב 92 ס״מ, עומק 74 ס״מ
מידות יחידה גדולה	גובה 165 ס״מ, רוחב 122 ס״מ, עומק 74 ס״מ
מידות יחידה גדולה במיוחד	גובה 165 ס״מ, רוחב 175 ס״מ, עומק 74 ס״מ
שיוך מדויק של נתוני הגודל לכל דגם	לא צוין בבירור בטבלת הקטלוג

תחומי עבודה

תחום עבודה בקירור – טמפרטורת חוץ	‎-5°C עד 46°C DB
תחום עבודה בחימום – טמפרטורת חוץ	‎-20°C עד 15.5°C WB
תחום עבודה בחימום בחיבור יחידת PWFY	עד ‎-20°C, בהתאם להערת הקטלוג

תוכנות, פונקציות ואפשרויות

High Static Pressure	מנוע מפוח בלחץ סטטי של 30/60 ‏Pa, מובנה כסטנדרט.
Snow Mode	הפעלת מפוחי היחידה החיצונית בעת שלג.
Night Mode	הפחתת רמת הרעש.
Low Set Point	אפשרות להפחתת טמפרטורת החדר עד 14°C.
High S.H.F	אפשרות להעלאת טמפרטורת האיוד ב־1°C עד 4°C.
Anti Corrosion	הגנת סוללה מפני סביבה ימית מובנית כסטנדרט.
הגנת מבנה המעבה	להגנה מפני סביבה ימית נדרשת סיומת BS.
Capacity Limitation	אפשרות להשלת עומסים.

אביזרים ומפצלים

מאחד יציאות צנרת ל־BC Controller	CMY-R160-J1 – עבור יחידות פנים באינדקס 100–250
מפצל עד אינדקס 200 במורד הזרם	CMY-Y102SS-G2
מפצל אינדקס 201–400 במורד הזרם	CMY-Y102LS-G2
מפצל אינדקס 401–650 במורד הזרם	CMY-Y202S-G2

הערות חשמל, תכנון והתקנה

1	הזנת יחידות החוץ היא בחיווט קבוע, ולכן חובה להתקין אמצעי ניתוק כלל־קוטבי עם אפשרות נעילה.
2	יש להשתמש במאמ״ת המצוין בטבלה כפול שלוש – מאמ״ת אחד לכל פאזה.
3	הזנת כל יחידות החוץ היא תלת־פאזית בתדר 50Hz. זרם ההתנעה המצוין ליחידות שאינן PUMY הוא 8A.
4	בהזנה מגנרטור מיוצב תדר ומתח יש להשתמש במנתק נתיך ולא במנתק אוטומטי.
5	בחדרי מחשב, תקשורת ובאתרים שבהם נדרשת עבודה עם גנרטור חירום, מומלץ להתקין ממסר PKZM0 או נתיך קרמי בהתאם לצריכת הזרם ולהחלטת יועץ החשמל.
6	הנתונים מייצגים את דרישות המינימום של היצרן ואינם מחליפים את דרישות חוק החשמל. התכנון והחיבור יבוצעו בידי גורם מוסמך בלבד.
7	כבל התקשורת בין יחידות CITY MULTI: כבל דו־גידי מסוכך 2×1.25 ממ״ר, מדגם CVVS או CPEVS.
8	כבל לשלט מקומי: כבל דו־גידי 2×0.75 ממ״ר.
9	צנרת הנחושת חייבת להתאים לעבודה בלחץ מרבי של 620 PSI.
10	השימוש בטבלאות הצנרת הוא לאומדן בלבד. לפני ההתקנה יש לוודא שקיימת סכמת צנרת עדכנית בתוכנת Mitsubishi Electric Design Tool.
11	סוג הקרר: לא צוין בקטלוג.
