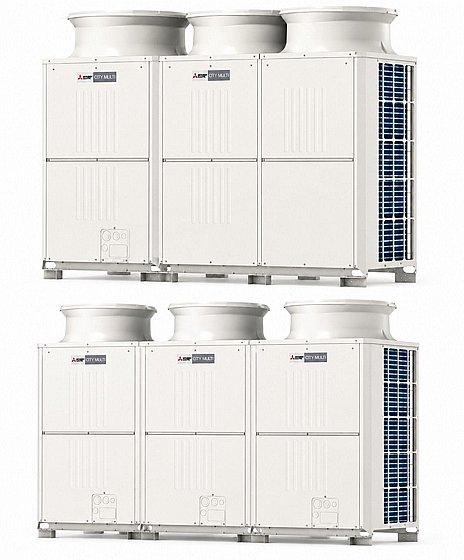

יחידות עיבוי אוויר מודולריות משולבות MITSUBISHI ELECTRIC CITY MULTI PUHY-P550–P1350YSKB-A – מערכת VRF Heat Pump ‏22–54 כ״ס

מקט: PUHY550-1350
אחריות: 12 חודשים
אחריות: אחריות מורחבת 1 שנים אחריות מיצובישי אלקטריק
יצרן: מיצ׳ובישי MITSHUBISHI אלקטריק
מספר תשלומים ללא ריבית: 5
כמות מקסימלית של תשלומים: 12

( חוות דעת גולשים)

יחידות עיבוי אוויר מודולריות משולבות MITSUBISHI ELECTRIC CITY MULTI PUHY-P550–P1350YSKB-A – מערכת VRF Heat Pump ‏22–54 כ״ס
סדרת מערכות עיבוי אוויר מודולריות למערכת CITY MULTI Heat Pump, המיועדת לחימום או לקירור. הסדרה כוללת 17 מערכות המורכבות משניים או שלושה מודולים, בתפוקות קירור של 215,000–511,800 ‏BTU/hr ובתפוקות חימום של 235,400–573,200 ‏BTU/hr, עם אפשרות לחיבור עד 50 יחידות פנים.

לרכישת מוצר זה התקשרו לקבלת פרטים

תאור מלא
חוות דעת
מאפייני מוצר

יחידות עיבוי אוויר מודולריות משולבות MITSUBISHI ELECTRIC CITY MULTI

PUHY-P550–P1350YSKB-A – מערכת VRF Heat Pump ‏22–54 כ״ס

תיאור המוצר

סדרת PUHY-P550–P1350YSKB-A מבית MITSUBISHI ELECTRIC CITY MULTI כוללת מערכות עיבוי אוויר מודולריות מסוג VRF Heat Pump, המיועדות להפעלה במצב חימום או במצב קירור.

כל מערכת מורכבת משניים או משלושה מודולים המחוברים ופועלים כמערכת אחת. הסדרה כוללת 17 דגמים בהספקים של 22 עד 54 כ״ס, עם תפוקות קירור נומינליות של 215,000 עד 511,800 ‏BTU/hr ותפוקות חימום נומינליות של 235,400 עד 573,200 ‏BTU/hr.

יחידות החוץ מסופקות עם רגליות נשלפות בגובה 6 ס״מ. המידות המופיעות בקטלוג אינן כוללות את הרגליות, ויש להשאיר מרווח מינימלי של 2 ס״מ בין המודולים.

מאפיינים מרכזיים

סוג המערכת	VRF מסוג Heat Pump
אופן הפעולה	חימום או קירור
מקור החלפת החום	אוויר
מבנה המערכות	שניים או שלושה מודולים מחוברים
טווח ההספקים	22–54 כ״ס
מספר הדגמים	17 דגמים
כמות יחידות פנים	עד 50 יחידות פנים, בהתאם לדגם
מקדם פיזור	0.5 ≤ D.F ≤ 1.3

טבלת דגמים ומפרט טכני מלא

דגם	כ״ס	הרכב מודולים	אינדקס	יחידות פנים	קירור TR	תפוקת קירור BTU/hr	תפוקת חימום BTU/hr	הספק נצרך בקירור kW	C.O.P	רעש רגיל / לילה dB(A)	זרם מרבי לפאזה A	מאמ״ת למודולים A	מנתק ראשי A
PUHY-P550YSKB-A	22	P300 + P250	550	2–50	17.9	215,000	235,400	16.66	3.78	63.5 / 53	39.9	25 / 20	63
PUHY-P600YSKB-A	24	P350 + P250	600	2–50	19.6	235,400	261,000	19.43	3.55	64 / 54	46.0	32 / 20	63
PUHY-P650YSKB-A	26	P350 + P300	650	2–50	20.8	249,100	278,100	20.97	3.48	64 / 54	50.3	32 / 25	63
PUHY-P700YSKB-A	28	P350 + P350	700	2–50	22.8	273,000	300,300	24.69	3.24	65.5 / 56.5	56.4	32 / 32	63
PUHY-P750YSKB-A	30	P400 + P350	750	2–50	24.2	290,000	324,100	26.56	3.20	67.5 / 56	60.9	40 / 32	63
PUHY-P800YSKB-A	32	P450 + P350	800	2–50	25.6	307,100	341,200	27.86	3.23	67.5 / 56	66.0	40 / 32	80
PUHY-P850YSKB-A	34	P450 + P400	850	2–50	27.3	327,600	368,500	30.18	3.18	68 / 57	70.5	40 / 40	80
PUHY-P900YSKB-A	36	P450 + P450	900	2–50	28.7	344,600	385,600	31.46	3.21	69 / 58	75.6	40 / 40	80
PUHY-P950YSKB-A	38	P400 + P300 + P250	950	2–50	30.7	368,500	407,700	30.25	3.57	66.5 / 56	72.6	40 / 25 / 20	80
PUHY-P1000YSKB-A	40	P400 + P300 + P300	1,000	2–50	32.1	385,600	433,300	32.10	3.52	66.5 / 56.5	76.9	40 / 25 / 25	80
PUHY-P1050YSKB-A	42	P400 + P350 + P300	1,050	2–50	33.6	402,600	450,400	35.01	3.37	66.5 / 56.5	83.0	40 / 32 / 25	100
PUHY-P1100YSKB-A	44	P400 + P350 + P350	1,100	2–50	35.3	423,100	477,700	38.62	3.21	66.5 / 57.5	89.1	40 / 32 / 32	100
PUHY-P1150YSKB-A	46	P450 + P350 + P350	1,150	2–50	37.0	443,600	494,700	40.24	3.23	68.5 / 58	94.2	40 / 32 / 32	100
PUHY-P1200YSKB-A	48	P450 + P400 + P350	1,200	2–50	38.7	464,000	511,800	44.10	3.08	69 / 59	98.7	40 / 40 / 32	100
PUHY-P1250YSKB-A	50	P450 + P450 + P350	1,250	2–50	39.8	477,700	534,000	43.80	3.19	70 / 58.5	103.8	40 / 40 / 32	125
PUHY-P1300YSKB-A	52	P450 + P450 + P400	1,300	2–50	41.5	498,200	556,200	47.80	3.05	70 / 59	108.3	40 / 40 / 40	125
PUHY-P1350YSKB-A	54	P450 + P450 + P450	1,350	2–50	42.7	511,800	573,200	47.40	3.16	71 / 60	113.4	40 / 40 / 40	125

נתוני ספיקת אוויר, משקל ומידות

ספיקות האוויר המופיעות בקטלוג	13,590 / 14,830 / 20,130 / 21,010 / 22,245 / 25,420 / 27,540 / 32,840 / 38,140 ‏CFM
משקלים נטו המופיעים למערכות הגדולות	450 / 502 / 555 / 608 / 701 / 753 / 806 / 859 / 912 ק״ג
שיוך מלא של ספיקות ומשקלים לכל הדגמים	לא צוין בבירור בקטלוג
גובה מודול	165 ס״מ, ללא הרגליות
עומק מודול	74 ס״מ
רוחבי מודולים	92 / 122 / 175 ס״מ, בהתאם למודול
מרווח מינימלי בין מודולים	2 ס״מ
גובה הרגליות	6 ס״מ, ניתנות להסרה

תחומי עבודה

תחום עבודה בקירור – טמפרטורת חוץ	‎-5°C עד 52°C DB
תחום עבודה בחימום – טמפרטורת חוץ	‎-20°C עד 15.5°C WB

ערכות חיבור בין יחידות החוץ

מערכות באינדקס 550–650	CMY-Y100VBK3
מערכות באינדקס 700–900	CMY-Y200VBK2
מערכות באינדקס 950–1,350	CMY-Y300VBK3

מפצלים ומחלקים בתשתית הצנרת

מפצל עד אינדקס 200 במורד הזרם	CMY-Y102SS-G2
מפצל אינדקס 201–400	CMY-Y102LS-G2
מפצל אינדקס 401–650	CMY-Y202S-G2
מפצל מעל אינדקס 651	CMY-Y302S-G2
מחלק 3–4 יציאות, עד אינדקס 200	CMY-Y104-G
מחלק 3–8 יציאות, עד אינדקס 400	CMY-Y108-G
מחלק 3–10 יציאות, עד אינדקס 650	CMY-Y1010-G

הערות חשמל, תכנון והתקנה

1	כל מערכת מורכבת משניים או משלושה מודולים המחוברים ופועלים כמערכת אחת.
2	יש להשאיר מרווח מינימלי של 2 ס״מ בין המודולים.
3	היחידות מסופקות עם רגליות נשלפות בגובה 6 ס״מ, ומידות היחידות אינן כוללות אותן.
4	הזנת יחידות החוץ היא בחיווט קבוע, ולכן חובה להתקין אמצעי ניתוק כלל־קוטבי עם אפשרות נעילה.
5	לכל מודול יש להתקין מאמ״ת בהתאם לערכים המופיעים בטבלת הדגמים.
6	כל יחידות החוץ מוזנות בהזנה תלת־פאזית בתדר 50Hz. זרם ההתנעה הוא 8A.
7	בהזנה מגנרטור מיוצב תדר ומתח יש להשתמש במנתק נתיך ולא במנתק אוטומטי.
8	כבל התקשורת בין יחידות CITY MULTI הוא כבל דו־גידי מסוכך 2×1.25 ממ״ר מדגם CVVS או CPEVS.
9	כבל לשלט מקומי: כבל דו־גידי 2×0.75 ממ״ר.
10	צנרת הנחושת חייבת להתאים לעבודה בלחץ מרבי של 620 PSI.
11	לפני ההתקנה יש לוודא שקיימת סכמת צנרת עדכנית בתוכנת Mitsubishi Electric Design Tool.
12	סוג הקרר: לא צוין בקטלוג.
