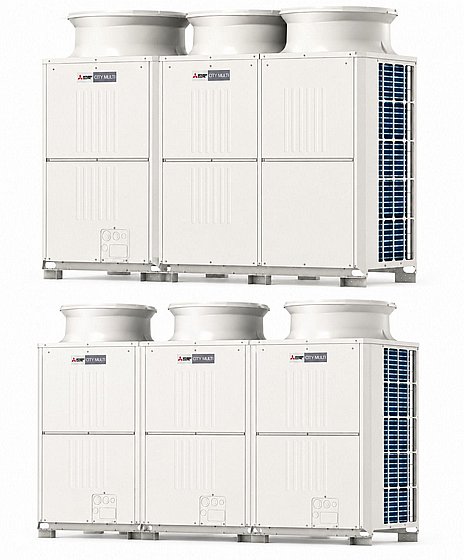

יחידות עיבוי אוויר מודולריות משולבות דו־צינורית MITSUBISHI ELECTRIC CITY MULTI PURY-P550–P900YSLM-A – מערכת VRF Heat Recovery ‏22–36 כ״ס

מקט: PURYP550-P900
אחריות: 12 חודשים
אחריות: אחריות מורחבת 1 שנים אחריות מיצובישי אלקטריק
יצרן: מיצ׳ובישי MITSHUBISHI אלקטריק
מספר תשלומים ללא ריבית: 5
כמות מקסימלית של תשלומים: 12

( חוות דעת גולשים)

יחידות עיבוי אוויר מודולריות משולבות דו־צינורית MITSUBISHI ELECTRIC CITY MULTI PURY-P550–P900YSLM-A – מערכת VRF Heat Recovery ‏22–36 כ״ס
סדרת יחידות חוץ מודולריות מקוררות אוויר למערכת CITY MULTI דו־צינורית, המאפשרת חימום וקירור בו־זמנית.
הסדרה כוללת שמונה מערכות המורכבות משני מודולים מחוברים, בהספקים של 22–36 כ״ס, בתפוקות קירור של 215,000–344,600 ‏BTU/hr ובתפוקות חימום של 235,400–385,600 ‏BTU/hr.

לרכישת מוצר זה התקשרו לקבלת פרטים

תאור מלא
חוות דעת
מאפייני מוצר

יחידות עיבוי אוויר מודולריות משולבות MITSUBISHI ELECTRIC CITY MULTI

PURY-P550–P900YSLM-A – מערכת VRF Heat Recovery ‏22–36 כ״ס

תיאור המוצר

סדרת PURY-P550–P900YSLM-A מבית MITSUBISHI ELECTRIC CITY MULTI כוללת מערכות עיבוי אוויר מודולריות המורכבות משתי יחידות חוץ המחוברות ופועלות כמערכת אחת.

הסדרה מיועדת למערכת VRF דו־צינורית מסוג Heat Recovery, המאפשרת להפעיל בו־זמנית יחידות פנים במצב קירור ויחידות פנים אחרות במצב חימום. היא כוללת שמונה דגמים בהספקים של 22 עד 36 כ״ס, עם תפוקות קירור נומינליות של 215,000 עד 344,600 ‏BTU/hr ותפוקות חימום נומינליות של 235,400 עד 385,600 ‏BTU/hr.

יחידות החוץ מסופקות עם רגליות נשלפות בגובה 6 ס״מ. מידות היחידות המופיעות בקטלוג אינן כוללות את הרגליות, ויש להשאיר מרווח מינימלי של 2 ס״מ בין המודולים.

מאפיינים מרכזיים

סוג המערכת	VRF דו־צינורית – Heat Recovery
אופן הפעולה	חימום וקירור בו־זמנית
מקור החלפת החום	אוויר
מבנה המערכת	שני מודולים מחוברים
טווח ההספקים	22–36 כ״ס
מספר הדגמים	8 דגמים
כמות יחידות פנים	2–50 יחידות פנים
מקדם פיזור	0.5 ≤ D.F ≤ 1.5

טבלת דגמים ומפרט טכני מלא

דגם	כ״ס	הרכב מודולים	אינדקס	יחידות פנים	קירור TR	תפוקת קירור BTU/hr	תפוקת חימום BTU/hr	הספק נצרך בקירור kW	C.O.P	רעש רגיל / לילה dB(A)	משקל ק״ג	זרם מרבי לפאזה A	מאמ״ת למודולים A	מנתק ראשי A
PURY-P550YSLM-A	22	P250 + P300	550	2–50	17.9	215,000	235,400	16.89	3.73	64.5 / 51.5	453	39.9	25 / 20	63
PURY-P600YSLM-A	24	P300 + P300	600	2–50	19.6	235,400	261,000	19.32	3.57	65.5 / 53	496	45.7	25 / 25	63
PURY-P650YSLM-A	26	P300 + P350	650	2–50	20.8	249,100	278,100	21.28	3.43	62.5 / 53	494	50.3	32 / 25	63
PURY-P700YSLM-A	28	P350 + P350	700	2–50	22.8	273,000	300,300	24.24	3.30	65.5 / 53	492	57.3	32 / 32	63
PURY-P750YSLM-A	30	P350 + P400	750	2–50	24.2	290,000	307,100	26.23	3.24	65.5 / 55	492	61.9	40 / 32	63
PURY-P800YSLM-A	32	P400 + P400	800	2–50	25.6	307,100	307,100	28.30	3.18	65.5 / 56	492	66.8	40 / 40	80
PURY-P850YSLM-A	34	P400 + P450	850	2–50	27.3	327,600	344,600	29.26	3.28	65.5 / 56	567	69.1	40 / 40	80
PURY-P900YSLM-A	36	P450 + P450	900	2–50	28.7	344,600	385,600	29.79	3.39	65.5 / 56	642	71.2	40 / 40	80

נתוני ספיקת אוויר ומידות

ספיקות האוויר המופיעות בקטלוג	14,650 / 16,240 / 19,420 / 22,600 ‏CFM
שיוך ספיקת האוויר לכל דגם	לא צוין בבירור בקטלוג
גובה מודול	165 ס״מ, ללא הרגליות
עומק מודול	74 ס״מ
רוחבי המודולים	92 / 122 / 175 ס״מ, בהתאם למודול
מרווח מינימלי בין המודולים	2 ס״מ
גובה הרגליות	6 ס״מ, ניתנות להסרה

תחומי עבודה

תחום עבודה בקירור – טמפרטורת חוץ	‎-5°C עד 46°C DB
תחום עבודה בחימום – טמפרטורת חוץ	‎-20°C עד 15.5°C WB
תחום עבודה בחיבור יחידת PWFY	‎-20°C עד 32°C, בהתאם להערת הקטלוג

ערכות חיבור ומפצלים

ערכת חיבור בין יחידות חוץ – אינדקס 550–650	CMY-R100VBK2
ערכת חיבור בין יחידות חוץ – אינדקס 700–800	CMY-R200VBK2
ערכת חיבור בין יחידות חוץ – אינדקס 850–900	CMY-R200VBKXL
מאחד יציאות צנרת ל־BC Controller	CMY-R160-J1 – עבור יחידות פנים באינדקס 100–250
מפצל עד אינדקס 200 במורד הזרם	CMY-Y102SS-G2
מפצל אינדקס 201–400 במורד הזרם	CMY-Y102LS-G2
מפצל אינדקס 401–650 במורד הזרם	CMY-Y202S-G2
מפצל מעל אינדקס 651	CMY-Y302S-G2

הערות חשמל, תכנון והתקנה

1	כל מערכת מורכבת משני מודולים המחוברים ופועלים כמערכת אחת.
2	יש להשאיר מרווח מינימלי של 2 ס״מ בין המודולים.
3	היחידות מסופקות עם רגליות נשלפות בגובה 6 ס״מ. מידות היחידות אינן כוללות את הרגליות.
4	הזנת יחידות החוץ היא בחיווט קבוע, ולכן חובה להתקין אמצעי ניתוק כלל־קוטבי עם אפשרות נעילה.
5	לכל מודול יש להתקין מאמ״ת בהתאם לערכים המופיעים בטבלת הדגמים.
6	כל יחידות החוץ מוזנות בהזנה תלת־פאזית בתדר 50Hz. זרם ההתנעה הוא 8A.
7	בהזנה מגנרטור מיוצב תדר ומתח יש להשתמש במנתק נתיך ולא במנתק אוטומטי.
8	כבל התקשורת בין יחידות CITY MULTI הוא כבל דו־גידי מסוכך 2×1.25 ממ״ר מדגם CVVS או CPEVS.
9	כבל השלט המקומי הוא כבל דו־גידי 2×0.75 ממ״ר.
10	צנרת הנחושת חייבת להתאים לעבודה בלחץ מרבי של 620 PSI.
11	לפני ביצוע ההתקנה חובה לוודא סכמת צנרת עדכנית בתוכנת Mitsubishi Electric Design Tool.
12	סוג הקרר: לא צוין בקטלוג.
